Namestitev nadzemnega voda zahteva specializirana orodja in opremo za zagotavljanje varnosti, mehanske zanesljivosti in skladnosti z mednarodnimi standardi. Glede na industrijske reference, kot je nprIEEE 524, Mednarodna komisija za elektrotehniko 60652, Uprava za varnost in zdravje pri delu 1926, in DL/T energetskih gradbenih standardov, se profesionalne inštalaterske ekipe zanašajo na strukturiran nabor orodij za napenjanje vodnikov, namestitev strojne opreme, stiskanje in varnostno zaščito.
V nadaljevanju je predstavljenih šest vrst orodij, potrebnih za namestitev nadzemnega voda.
1. Oprema za napenjanje nadzemnih vodnikov
Napenjalci in napenjalniki
Med namestitvijo prevodnika,oprema za napenjanjekot so napenjalci in izvleki, se uporablja za nadzor povešanja in mehanske obremenitve. Ti stroji:
Med namestitvijo vodnika vzdržujte stalno napetost
Preprečite poškodbe vodnika zaradi prekomerne mehanske obremenitve
Zagotovite skladnost z zahtevami za izračun pove-napetosti
Ustrezen nadzor napetosti je ključnega pomena za izpolnitev pričakovanj glede mehanske učinkovitosti, ki so opisane v praksah napeljave strun IEC in IEEE.
Nizovanje blokov in škripcev
Nizanje snopov (tekalni bloki)
Več{0}}sklopi jermenic
Potovalniki za snope vodnikov
Ta orodja varno vodijo prevodnike čez stebre ali stolpe in zmanjšajo trenje med namestitvijo.

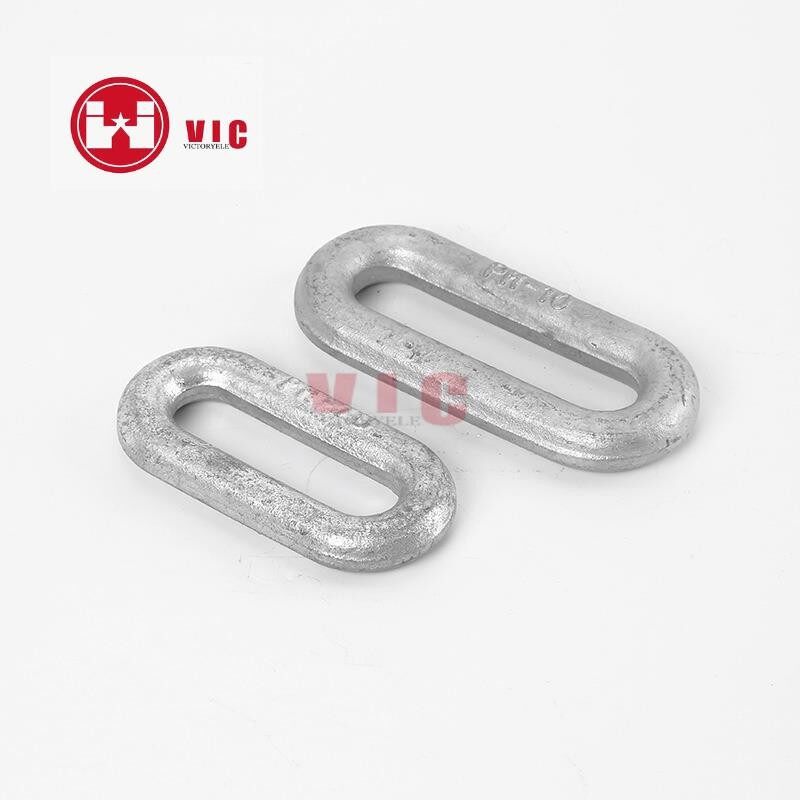

Podaljševalni obroč
2. Orodja za dvigovanje in napenjanje
Pridite-zraven, verižna dvigala in ročni vitli
Mehanska orodja za vlečenje in pozicioniranje vključujejo:
Pridi-(žični prijemi)
Ročni ali zaskočni vitli
Verižna dvigala za vertikalno dviganje
Držala za kable in vlečne spone se uporabljajo za začasno pritrjevanje vodnikov med povešanjem in slepo{0}}delovanjem.
Ta orodja morajo biti združljiva s premerom prevodnika in nazivnimi mehanskimi obremenitvami, da preprečijo zdrs ali poškodbe vrvi.
3. Hidravlična orodja za stiskanje konektorjev in fitingov
Tehnologija stiskanja je ključnega pomena pri gradnji prenosa in distribucije.
Hidravlična orodja za stiskanje
Uporablja se za:
- Kompresijski spojni tulci
- Odseki hidravlične napetosti (-slepi rokavi)
- Kabelski čevlji in konektorji
Visokotlačne-hidravlične stiskalnice v kombinaciji z ujemajočimi se matricami zagotavljajo enotne šestkotne ali vdolbine stiskalnih vzorcev.

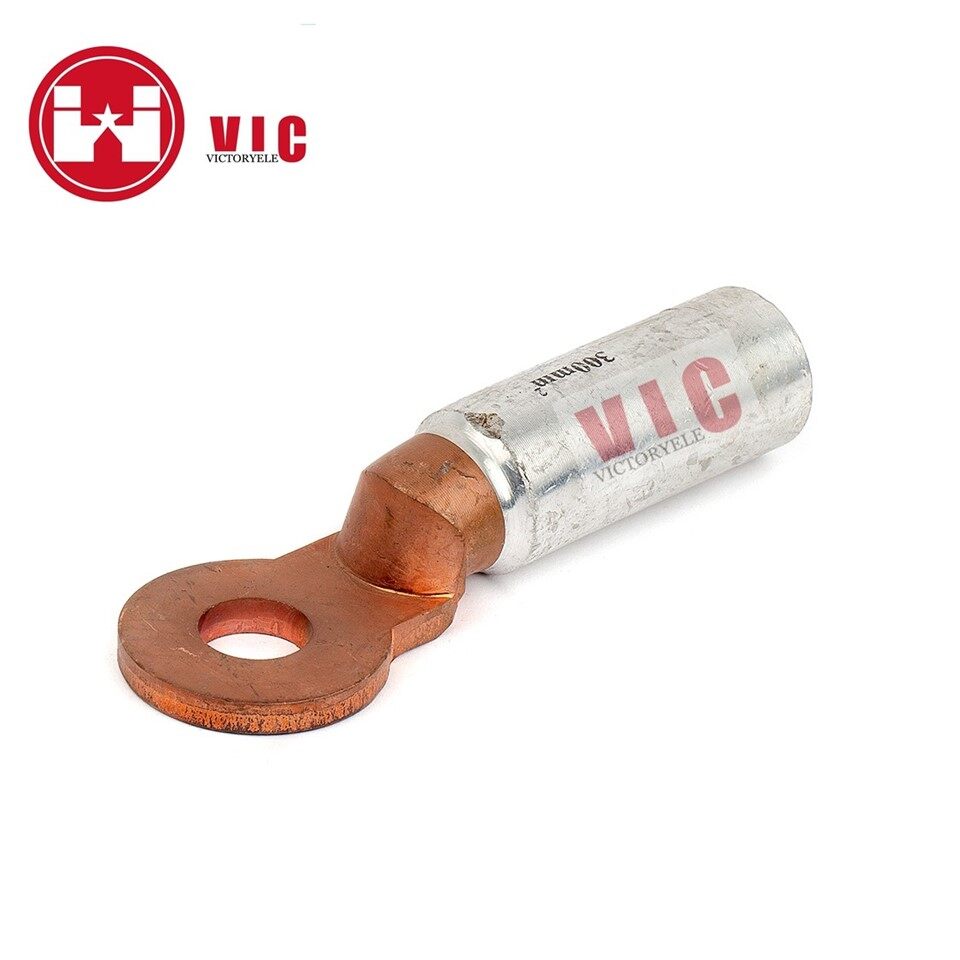

Bi-kovinski kabelski čevelj
Združljivost vgradnje in mehanska celovitost
Victory Electricproizvaja hidravlične deformacijske odseke in spojne puše, zasnovane v skladu z mednarodnimi standardi, kot sta ASTM in IEC. To zagotavlja združljivost z glavnimi hidravličnimi orodji za stiskanje in matricami, ki se uporabljajo po vsem svetu.
Celovitost materiala je bistvena. Pred pošiljanjem so kompresijski-priključki podvrženi destruktivnim nateznim preskusom v 3000 m² notranjem laboratoriju Victory. Ustrezna duktilnost materiala zagotavlja, da konektor, ko je stisnjen, tvori gosto mehansko vez, ki lahko doseže zahtevano nazivno obremenitev zaradi porušitve (RFL).
Pri gradnji nadzemnih vodov kakovost kompresije neposredno vpliva-na dolgoročno delovanje prevodnika.
4. Orodja za namestitev strojne opreme Utility Pole
Ključi, momentna orodja in kompleti nasadnih ključev
Za namestitev:
Prekrižane roke
Objemke za drogove
Nosilci za vzmetenje
Brez{0}}sestavi
Ustrezen nadzor navora zagotavlja, da prednapetost vijaka ustreza konstrukcijskim zahtevam.

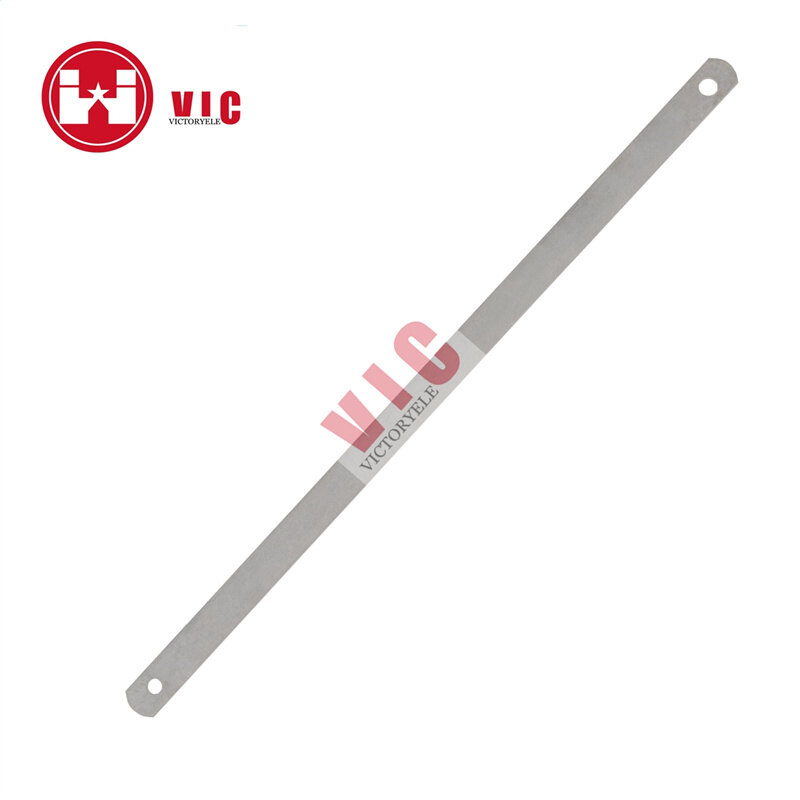

Ravna jeklena prečna roka
-
Zmogljivost vijakov in pritrdilne opreme
Pri zategovanju prečnih ročic ali objemk drogov postane natančnost strojne opreme kritična.ZmagaVroče-pocinkani visokotrdni vijaki so izdelani z uporabo zrelih postopkov kovanja-, razvitih od leta 1998. Natančnost navojev zagotavlja:
Stabilen prenos navora
Odpornost proti luščenju niti
Zmanjšano tveganje krhkega zloma pri visokih zateznih obremenitvah
-
Namestitev vzmetenja in napenjalne objemke
Zmagaobesne spone in natezne spone so zasnovane z upoštevanjem učinkovitosti namestitve na terenu. Optimizirane mere odprtine U-sornikov omogočajo bolj gladko uporabo s standardnimi orodji za vtičnice, zlasti med operacijami na vrhu-stolpa, kjer je delovni prostor omejen.
Terenu{0}}prijazna zasnova strojne opreme neposredno izboljša učinkovitost namestitve in skrajša delovni čas na višini.
5. Rezalna orodja za vodnike in kable
Ročna in hidravlična rezalna oprema
Rezalniki kablov-za težka dela
Rezalniki žice z ragljo
Hidravlična rezalna orodja za ACSR in vodnike velikega-premera
Natančna rezalna orodja preprečujejo deformacijo niti in zagotavljajo čiste konce prevodnika pred stiskanjem.
6. Varnostna oprema za namestitev nadzemnega voda
Varnostno skladnost urejajo OSHA in nacionalni varnostni kodeksi.
Osnovna zaščitna oprema vključuje:
- Izolirana orodja za-delovanje na liniji
- Ozemljitvene naprave in začasni ozemljitveni sistemi
- Varnostni pasovi in sistemi za zaustavitev padca
- Varnostne vrvi in pozicionirne vrvi
Sistemi za ozemljitev in varno pritrjevanje
Med namestitvijo ozemljitvenega sistema Victory dobavlja:
- Ozemljitvene palice
- Sistemi trakov iz nerjavečega jekla
Trakovi iz nerjavečega jekla zagotavljajo zanesljivo fizično pritrditev ozemljitvenih vodnikov in dodatkov,-vgrajenih na drog. Obdelava-zaobljenih robov izboljšuje varnost monterja z zmanjšanjem tveganja poškodb rokavic ali rok med napenjanjem.
Pri visoko-namestitvah zmanjševanje ostrih robov in tveganj pri ravnanju ni le varnostna prednost, ampak tudi operativna zahteva.
Nadzemni vod
Orodja za namestitev nadzemnih vodov igrajo ključno vlogo pri zagotavljanju varne, učinkovite in-skladne s standardi konstrukcije prenosnih in distribucijskih sistemov. Od opreme za napenjanje vrvic in hidravličnih orodij za stiskanje do pritrdilne opreme in ozemljitvenih sistemov, vsaka kategorija služi določeni inženirski funkciji.
Z integracijo pravilno zasnovanih armatur, združljivih orodij za namestitev in certificiranih materialov lahko komunalna podjetja in izvajalci dosežejo trajne in varne inštalacije nadzemnih vodov, ki ustrezajo mednarodnim standardom delovanja.
